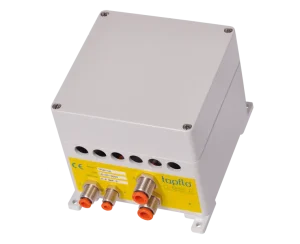

このレベルコントロールは、小型で効果的、そして設置も使用も非常に簡単です。この独創的なシステムは、空気圧コンポーネントのみで操作されます。水槽、タンク、浴槽に設置し、特定の液位でポンプを起動（TPUK-LAでは自動、TPUK-LMでは手動）、自動停止させることができます。
フルオートTPUK-LA
ディップチューブに通した低圧エアーを利用して液面を検出するレベルコントロールです。ディップチューブ間の液面を制御するシステムで、「充填」モードと「排出」モードを設定することができます。
| TPUK-LA接続図 | |
|---|---|
| 1: | TPUK-LAレベルコントローラ |
| 2: | ダイアフラムポンプ |
| 3: | ニードルバルブ |
| P: | コントローラ供給エアー |
| P1: | ポンプ供給エアー |
| E: | 下限用チューブ |
| F: | 上限用チューブ |
マニュアルスタート TPUK-LM
このシステムはAODDポンプを制御し、手動でスタートさせると送液を開始し、ディップチューブで液面を検出すると自動的に停止します。システムは、「充填」モードと「排出」モードのいずれかに設定できます。
| TPUK-LM接続図 | |
|---|---|
| 1: | TPUK-LMレベルコントローラ |
| 2: | ダイアフラムポンプ |
| 3: | ニードルバルブ |
| 5: | レベル検出チューブ |
| P: | コントローラ供給エアー |
| P1 | ポンプ供給エアー |
