仕様
| PE/PTFE | 最大吐出量 L/min | 接続口径 |
|---|---|---|
| TE50P | 48 | 1/2" |
| TE100P | 110 | 1" |
| TE200P | 220 | 1 1/2" |
| TE50T | 48 | 1/2" |
| TE100T | 110 | 1" |
| TE200T | 220 | 1 1/2" |
| メタルポンプ | 最大吐出量 L/min | 接続口径 |
|---|---|---|
| TE70S | 48 | 3/4" |
| TE120S | 110 | 1" |
| TE220S | 220 | 1 1/2" |
| TE70A/C | 48 | 3/4" |
| TE120A/C | 110 | 1" |
| TE220A/C | 220 | 1 1/2" |
| サニタリー | 最大吐出量 L/min | 接続口径 |
|---|---|---|
| TE80 | 48 | ヘルール1S |
| TE125 | 110 | ヘルール1.5S |
| TE225 | 220 | ヘルール2S |
Tapflo EODDポンプシリーズは、最もアグレッシブな媒体を優しく送液し、自吸式でシールレスです。電動ダブルダイヤフラムポンプは、摩耗性粒子やドライ運転にも耐えることができます。
接液部材質 ： アルミニウム、アルミニウム(PTFE被膜)、ステンレス鋼 (一般産業用、サニタリー)、樹脂(PE、PTFE)
ダイアフラムとボールの材質： PTFE、変性PTFE、EPDM、NBR、FKM
定格：220 L/min, 0.4 MPa (4 bar)
代表的なアプリケーション
- 化学工業
- 表面調整
- 水処理
- 塗料・印刷業界
- パルプ・製紙業界
- 衛生的なアプリケーション
- 機械工業
- ニス工業
特長と利点
- 低エネルギーコスト： 高効率（IE3クラス）電動機
- 長寿命ダイアフラム： 空圧および機械的にサポート
- ドライ運転が可能： 使いやすい、ガード装置不要
- ランニングコスト低減： 主要部品がエアー式と互換性あり
- ドライ条件からの自吸が可能： 設置の自由度が高い
- メンテナンス容易： 作動油不要、液漏れなし
- 少ない部品点数と長寿命設計： ダウンタイムとメンテナンスコストが低下
動作原理
Tapflo電動ダイアフラムポンプは、ギアモーターで駆動されます。このタイプのポンプでは、回転運動を往復運動に変える必要があります。これはカムとピストンを備えた偏心シャフトによって得られます。シャフト（赤い部分）の回転運動は、ダイヤフラムシャフト（黄色い部分）の往復運動に変換されます。
吸込側(1室)
1枚のダイアフラムが、ハウジングから引き戻されるときに、1つのチャンバー（右側）に吸引作用を生じます
吐出側(2室)
もう一方のダイアフラムは、ピストンによって左方向に移動しています。この動作により、チャンバー（左側）に圧力が発生します

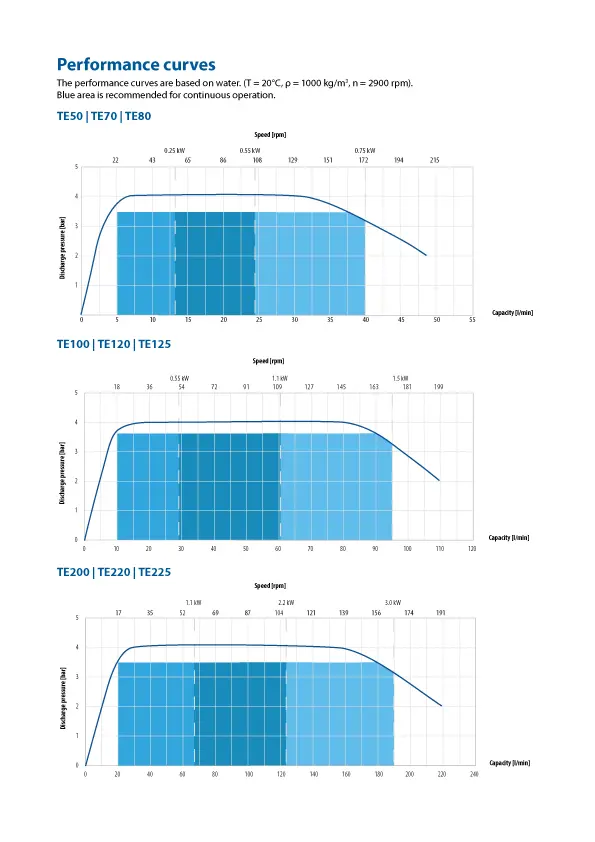

性能曲線
